Tema 1: Introducción a la Electrónica Digital
🎯 Objetivos de Aprendizaje
Al finalizar este tema, serás capaz de:
- Diferenciar entre señales analógicas y digitales
- Explicar las ventajas de los sistemas digitales
- Identificar aplicaciones de la electrónica digital en la vida cotidiana
- Conocer la evolución histórica de la electrónica
1. ¿Qué es la Electrónica Digital?
La electrónica digital es la rama de la electrónica que trabaja con señales que solo pueden tomar valores discretos (normalmente dos: 0 y 1), a diferencia de la electrónica analógica, donde las señales pueden tomar cualquier valor dentro de un rango continuo.
1.1. Señales Analógicas vs Digitales
| Característica | Analógica | Digital |
|---|---|---|
| Valores | Continuos (infinitos) | Discretos (0 y 1) |
| Representación | Onda continua | Pulsos cuadrados |
| Ejemplos | Temperatura, voz | Interruptor, dato binario |
| Ruido | Muy sensible | Muy resistente |
| Procesamiento | Complejo | Sencillo con lógica |
Representación gráfica:

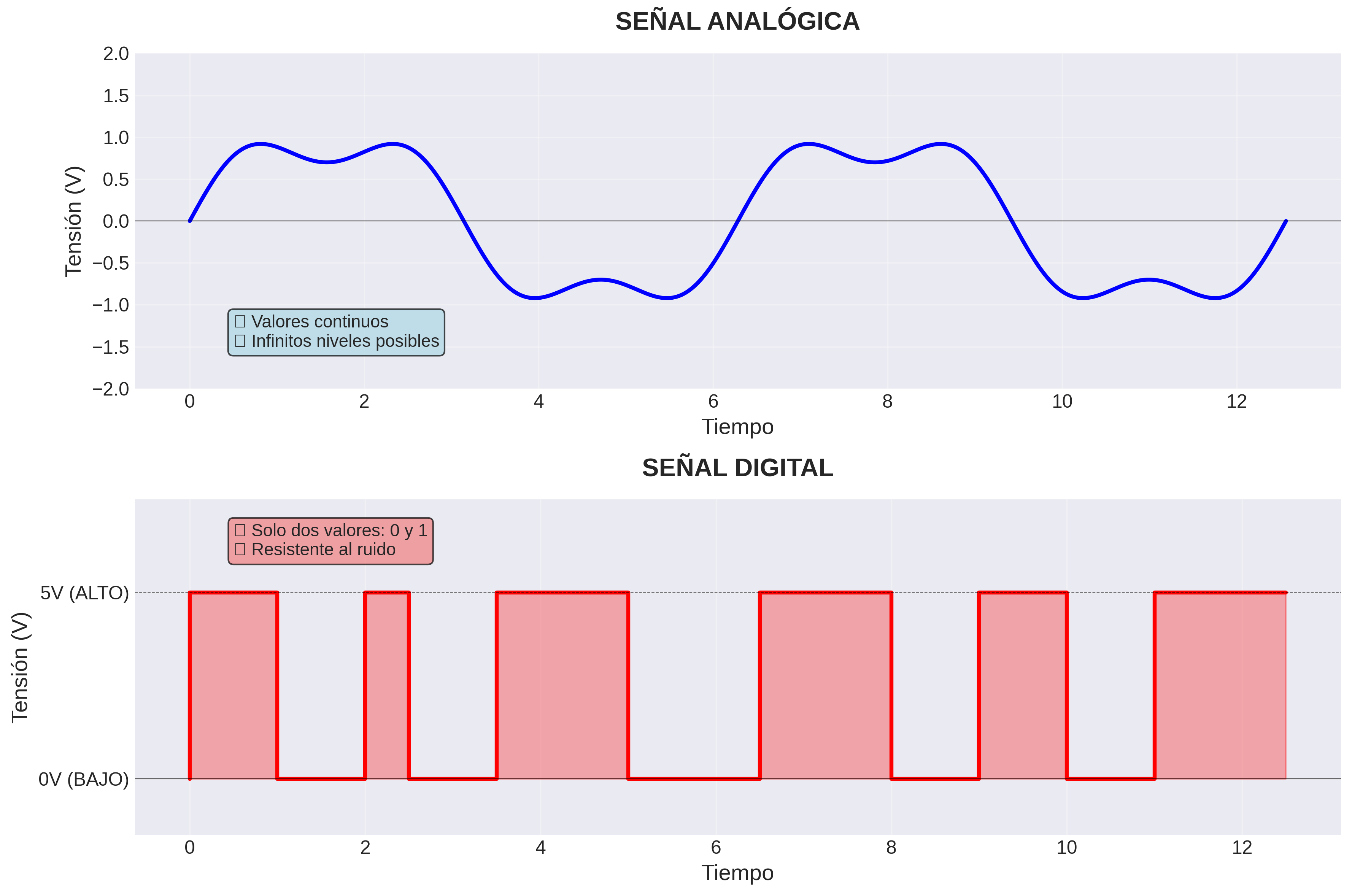

Arriba: Señal analógica (valores continuos). Abajo: Señal digital (solo dos niveles posibles, resistente al ruido).
Una señal digital degradada por ruido sigue siendo interpretable (el 1 sigue siendo 1), mientras que una señal analógica se distorsiona.
¿Por qué la señal digital es más resistente al ruido?

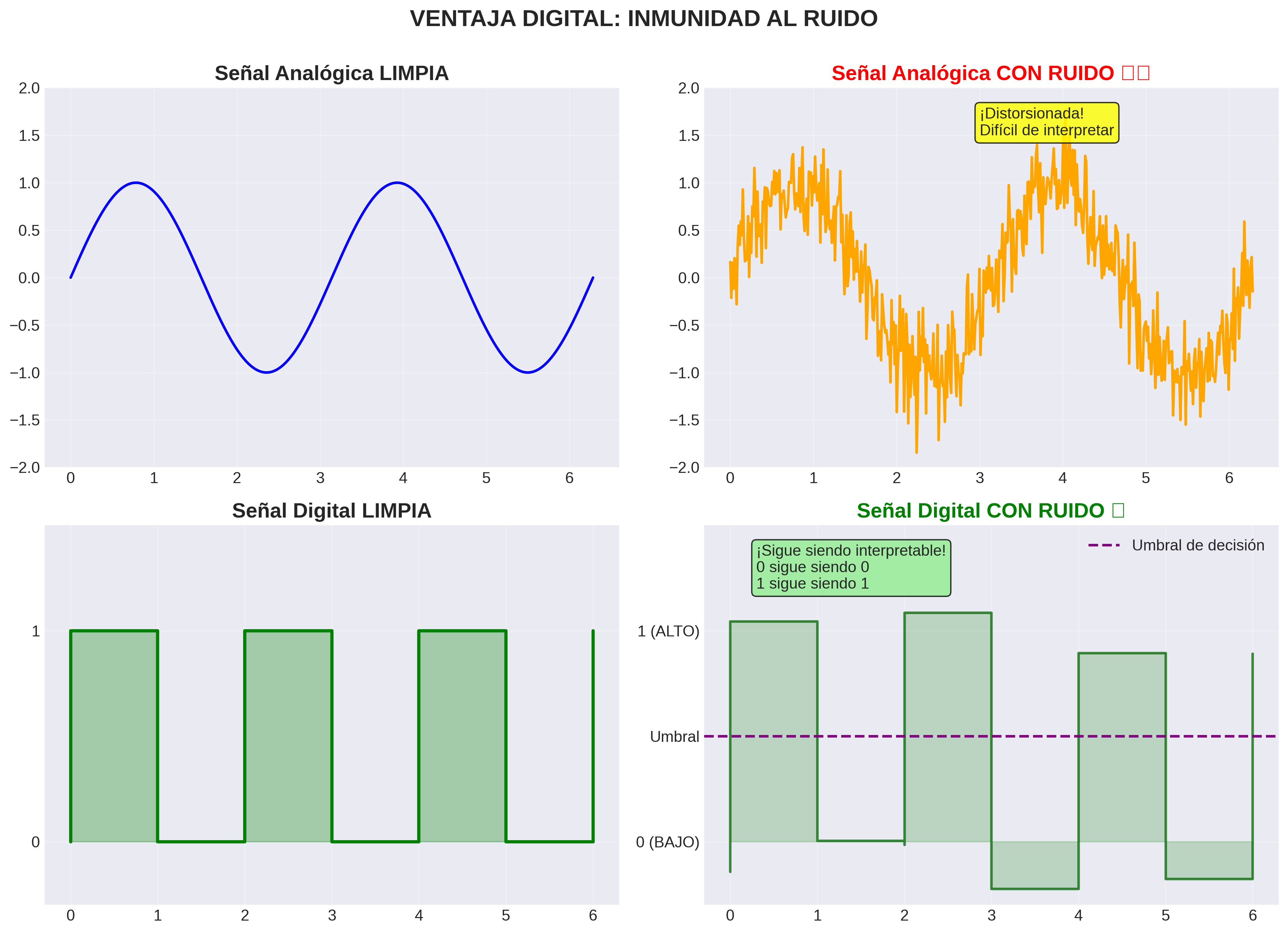

Como puedes ver en la imagen, aunque la señal digital se vea afectada por ruido eléctrico, mientras los valores estén por encima o por debajo del umbral de decisión (normalmente 2.5V en sistemas de 5V), el circuito puede interpretarlos correctamente como 0 o 1. En cambio, la señal analógica pierde su forma original.
2. Representación de la Información Digital
En electrónica digital, usamos dos niveles de tensión para representar la información:
- Nivel ALTO (1, TRUE): Normalmente 5V o 3.3V
- Nivel BAJO (0, FALSE): Normalmente 0V (masa)
Esta simplicidad permite construir circuitos lógicos basados en álgebra de Boole (Tema 3).
2.1. El Bit: Unidad Básica
Un bit (binary digit) es la unidad mínima de información: puede ser 0 o 1.
- 1 byte = 8 bits
- 1 kilobyte (KB) = 1024 bytes
- Ejemplo: La letra "A" en código ASCII se representa con 8 bits:
01000001
3. Ventajas de los Sistemas Digitales
- Inmunidad al ruido: Pequeñas perturbaciones no afectan al resultado.
- Facilidad de almacenamiento: Se puede guardar información de forma permanente sin degradación.
- Procesamiento potente: Operaciones lógicas y aritméticas muy rápidas.
- Reproducibilidad: Los circuitos digitales se comportan siempre igual (fiabilidad).
- Miniaturización: Los transistores digitales pueden ser microscópicos (chips con miles de millones).
4. Evolución Histórica
4.1. Cronología Básica
| Año | Hito |
|---|---|
| 1904 | Tubo de vacío (Fleming) - Primera "válvula" electrónica |
| 1947 | Invención del transistor (Bardeen, Brattain, Shockley) - Nobel 1956 |
| 1958 | Primer circuito integrado (Jack Kilby) |
| 1971 | Intel 4004: Primer microprocesador comercial (2300 transistores) |
| 2020 | Apple M1: Chip con 16.000 millones de transistores |
4.2. Ley de Moore
Gordon Moore (1965) predijo que el número de transistores en un chip se duplicaría cada 18-24 meses. Esta ley se ha cumplido durante décadas, permitiendo los smartphones y ordenadores actuales.
5. Aplicaciones Cotidianas
La electrónica digital está en todos los dispositivos tecnológicos:
Ejemplos:
- 🏠 Hogar: Lavadoras, microondas, termostatos inteligentes
- 📱 Comunicación: Smartphones, routers, antenas 5G
- 🚗 Transporte: Control de motor, ABS, GPS
- 🎮 Ocio: Consolas, drones, cámaras digitales
- 🏥 Salud: Marcapasos, escáneres TAC, termómetros digitales
- 🏭 Industria: Autómatas (PLCs), robots, control de calidad
Un semáforo es un sistema digital simple:
- Entrada: Sensor de vehículo (0=no hay coche, 1=hay coche)
- Proceso: Circuito lógico decide qué luz encender
- Salida: LEDs rojo/ámbar/verde
6. Electrónica Digital y Sostenibilidad
6.1. Impacto Ambiental
Aspectos positivos:
- Optimización del consumo energético (edificios inteligentes)
- Control de procesos industriales más eficientes
Aspectos negativos:
- Residuos electrónicos (e-waste): Componentes con metales pesados (plomo, mercurio)
- Consumo energético de centros de datos (nube)
- Obsolescencia programada
6.2. Buenas Prácticas
- ♻️ Reciclar dispositivos en puntos limpios
- 🔧 Reparar antes que sustituir
- ⚡ Usar modos de bajo consumo
- 📦 Elegir fabricantes comprometidos con el medio ambiente
📝 Actividades
Actividad 1: Identifica Sistemas Digitales
Haz una lista de 10 dispositivos de tu casa que contengan electrónica digital. Clasifícalos por su función (control, comunicación, entretenimiento, etc.).
Actividad 2: Analógico vs Digital
Busca un ejemplo de un dispositivo que haya pasado de ser analógico a digital (ej. teléfono de disco → smartphone) y explica las ventajas del cambio.
Actividad 3: Investigación - Ley de Moore
Investiga si la Ley de Moore sigue vigente en 2026. ¿Cuáles son los límites físicos que se están alcanzando?
❓ Preguntas de Repaso
- ¿Cuál es la principal diferencia entre una señal analógica y una digital?
- ¿Qué niveles de tensión representan típicamente el 0 y el 1?
- Nombra 3 ventajas de los sistemas digitales sobre los analógicos.
- ¿Qué invento de 1947 revolucionó la electrónica?
- Explica con un ejemplo cómo la electrónica digital puede ayudar al medio ambiente.
